الشامل فى الــ VRV
صورة توضح هذا النظام
السلام عليكم ورحمه الله وبركاته..
اخواني .. نبدا نبذه عن نظام ال VRV SYSTEM .. ونبدا بتاريخ ومسيره هذا النظام ..
بدا هذا النظام لاول مره في اليابان من اكتشافات وتطوير شركه DAIKIN عام 1982 وكانت شركه DAIKIN اول شركه تنتج ضاغط من نوع single-screw وهذا هو اساس واعتماد هذا النظام وهو ضاغط screw ثم بدات الشركات الكبرى الاخرى بتقليد هذا النظام وبشكل مشابه بعد انتشار تكنلوجيا هذا الضاغط .. ولكن تم تغيير بعض الاسماء للنظام مثلا بعض الشركات اطلقت على هذا النظام الجديد اسم VRF بدلا من VRV لهذا اذا وجدت بعض الشركات تسميه VRF فهذا بسبب عدم محاوله جعل المستهلك او السوق يضن ان هذا هو نفس الانتاج الياباني فقط لا اكثر ولا اقل وهو نفس النظام في كل مكان ونفس التكنلوجيا اينما كنت ولو اختلف الاسم كما قلنا ..
على العموم هذا النطام بسيط جدا ولا يختلف عن السبلت العادي الا ببعض الاضافات التي جعلت منه اعقد من السبلت قليلا واكثر سعه واكثر كفاءه ..
وساقوم انشاء الله بشرح اكثر دقه ومفصل عن هذا النظام وها مجرد نبذه عن تاريخ بدايه هذا النظام ..
منقول من القرية الالكترونية
اساس فكره واعتماد هذا النظام
وهو مايسمى BC CONTROLER ..
ماهم ال BC CONTROLER .. هو عباره عن كنترول متكون من صمامات تعمل بسيطره DC تقوم بتقسيم الفريون والسيطره على توجيه التبريد او التدفئه HOT GAS الى الوحدات الداخليه من حيث ارسال الفريون البارد او الغار الحار الى الوحده الداخليه .. وهذا هو الفرق بين هذا النظام والاجهزه القديمه حيث وجود ال BC CONTROLER وفر الكثير من جهد الضاغط والجميل انك عن طريق الكنترولر تستطيع ارسال الغاز الحار الى مكان وفي نفس الوقت تستطيع ارسال التبريد الى غرفه اخرى دون الحاجه الى عكس دوره غاز كل المنضومه .. لنفترض ان شخص في الغرفه A يشعر بالحر .. هذا الشخص له الثرموستات الخاص به في غرفته تسيطر على حراره غرفته فقط ..
ولنفترض ان شخص اخر في الغرفه B يشعر بالبرد يستطيع هذا الشخص عكس دوره التبريد الى تدفئه لغرفته فقط عن طريق عكس دوره الغاز الى تبريد عن طريق الثرموستات الخاص بغرفته .. وذلك بعكس صمام السيطره الخاص بالغرفه B والموجود في ال BC CONTROLER .. مع بقاء باقي النظام يعمل بالشكل الطبيعي وكل غرفه تتحكم بالحراره المرغوب بها حسب الحاجه من ناحيه تدفئه او تبريد وكما بينا ..ودون الحاجه الى تحويل كل النظام الى تدفئه او تبريد فقط ..
دعوني ارفق بعض الصور للتوضيح فقط ولايصال الفكره اولا ولازال هناك الكثير للشرح عن هذا النظام الرائع .. اقصد ال BC CONTORLER وارجو طرح الاسئله وساكمل الكلام حول ال BC CONTROLER قريبا بعد اعطيكم اخذ فكره من خلال الصور وطرح الاسئله انشاء الله.. على فكره انابيب القطعه الخارجيه ( الدفع والراجع ) تاتي الى الكنترولير مباشره وليس الى القطعه الداخليه مباشر كما في نظام السبلت القديم والانابيب القادمه من القطعه الخارجيه الى البي سي كنترولير تكون من نوع خاص .. يسمى انابيب نحاس صلب وليس نحاس طري كالعاده في باقي السبالت وهذه نقطه مهمه للعلم ..
ومن ال BC CONTROLER يخرج لكل قطعه داخليه انبوب دفع واخر راجع يعود لل BC CONTROLER وليس للقطعه الخارجيه .. كما هو معروف في الانظمه القديمه ..
قبل توصيل الانابيب
بعد توصيل الانابيب
مخطط بسيط للفكره
من لدية معلومات جديدة عن هذا النظام برجاء وضعها ... وسوف أقوم بعمل بحث متكامل أن شاء الله ...
مكونات ماكينة الــــ VRV
الصورة مصغرة أنقر هنا لرؤيتها بحجمها الطبيعي 737*513
أهم أنظمة التكييف المركزي هي :
-1نظام التكييف المركزي باستخدام ال Duct Split أو Ceiling concealed :
وهو عبارة عن نظام مؤلف من وحدتين داخلية وخارجية.
ويتم ربط الوحدات الداخلية بمجاري معزولة تمرر ضمن الأسقف المستعارة ليصار إلى توزيع الهواء البارد والساخن عبر فتحات خاصة بالتكييف ذات أشكال متعددة ويتم ربط الوحدة الداخلية مع القطعة الخارجية بواسطة أنابيب نحاسية معزولة .
2- نظام ال شيلر والفانكويل :
لقد تم تصنيع الفانكويلات وفقا" لأحدث التقنيات بحيث تقدم امثل الحلول لتدفئة وتكييف المكاتب
وغرف النوم والحجرات المنفردة وتمتاز بالكفاءة العالية في الأداء من حيث الاستطاعة الحرارية وهدوء العمل كما أنها مصممة لتلائم كافة متطلبات التركيب وظروف العمل من حيث اتجاه خروج وعودة الهواء والتحكم بتوزيع الهواء مما يحقق أفضل الحلول الاقتصادية وأعلى مستويات الراحة المطلوبة. يمكن لهذه الفانكويلات أن تكون من النوع الأفقي أو الشاقولي , مع غلاف أو بدون غلاف خارجي , تعمل بنظام الأنبوبين أو الأربع أنابيب.
|
Fan coil |

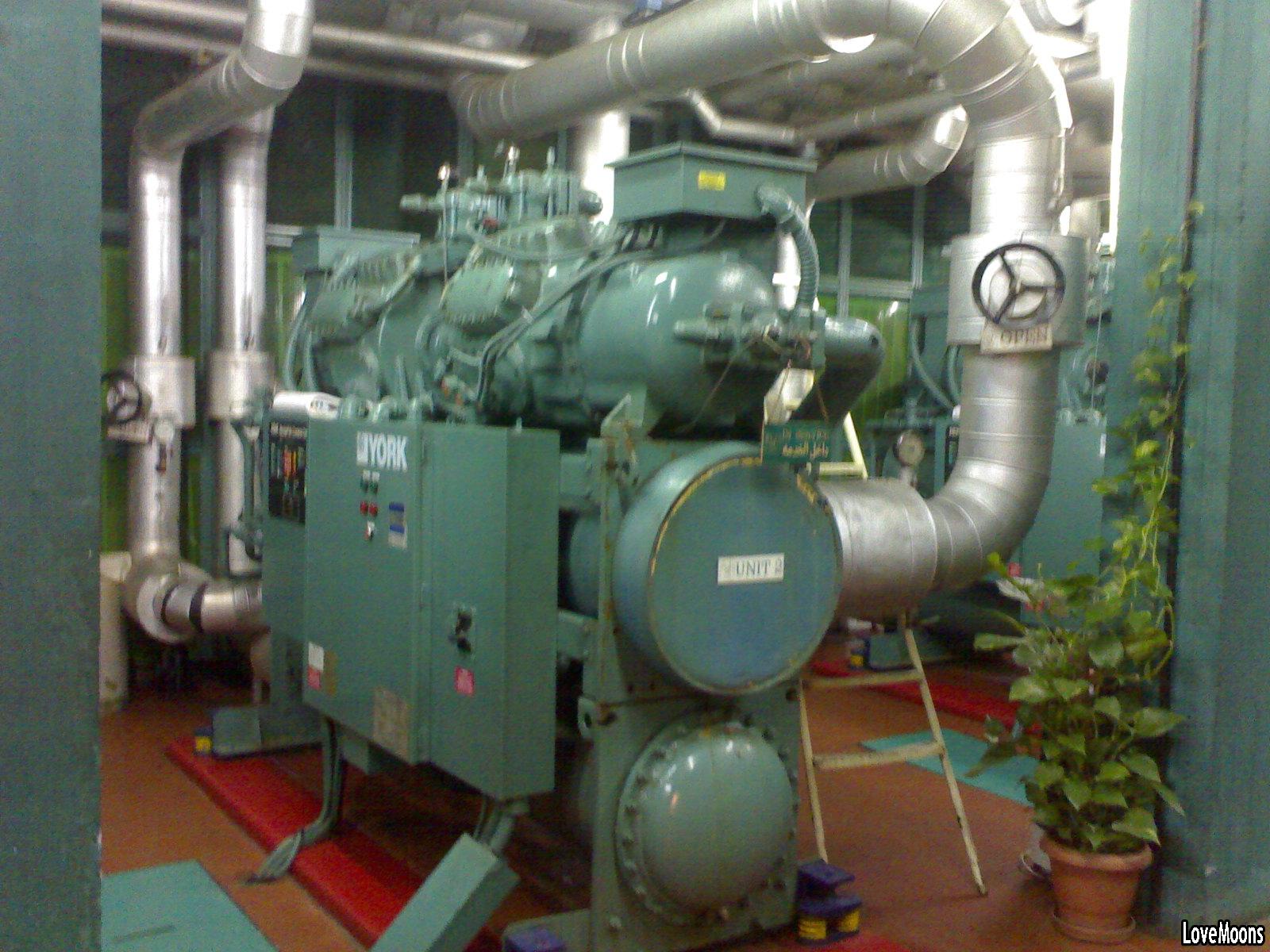

أما الشيلرات: فهي وحدات إنتاج الماء البارد ذات تكاثف هوائي تعمل على الفريون R22.أو R410a.ويتحكم بعملها مايكروبروسسور الكتروني تتألف الشيلرات من:
- الضاغط
-المبخر
- المكثف الهوائي
- عناصر الأمان والتحكم بما في ذلك لوحة القيادة والتحكم ولوحة الكهرباء.
- VRVيشرح نظام ال
ويعتبر نظام الـ VRV وهو احدث نظام تكييف قدمته شركات التكييف المركزي وهو من الحلول العصرية المتكاملة في مجال التكييف إذ أنه يحقق المعادلة الأساسية التالية، سهولة في التركيب، سهولة في الصيانة لأنه يخفف من حجم الإكسسوارات المستعملة مقارنة بنظام
الـ Chiller & Fan Coil، وتوفير في الطاقة حيث أن الضاغط المستخدم في الوحدة الخارجية Inverter وبالتالي يستهلك النظام في كل لحظة من الطاقة الكهربائية ما يعادل تماماً الحمل الحراري الموجود، وهذا يعني استهلاك قليل للكهرباء.
