                       التحضير للخرجة الجيولوجية.

مقدمة



الجيولوجيا  هو علم الأرض الذي يدرس مكونات الكرة الأرضية الصخرية والمعدنية ، والظواهر الجيولوجية أي الأحداث والانشطة الطبيعية    التي يتعرض لها سطح الأرض(التعرية) ، و الأنشطة الباطنية التي تحدث في أعماق الأرض ويصل تأثيرها الى سطح الأرض وهي (الزلازل زالبراكين )،.

 فلنكتشف الظواهر الجيولوجية الخارجية .

لملاحظة الصخور و المناظر والظواهر الجيولوجية يجب القيام بخرجات جيولوجية .أثناء الخرجة الجيولوجية نستعمل الأدوات الميدانية التالية .

-    الخريطة الطبوغرافية : التي تمثل مختلف معالم سطح الأرض

-    بوصلة : لتحديد الإتجاهات .

-    المطرقة : لأخذ العينات الصخرية

-    حمض الكلوريدريك للكشف عن الصخور الكلسية

-    مكبرات يدوية : لملاحظة المكونات الصخرية الدقيقة

-   أكياس بلاستيكية : لجمع العينات الصخرية

-   آلة التصوير لأخذ صور المناظر اللجيولوجية

-   شريط متري لقياس سمك الطبقات .





            المطرقة الجيولوجية



                     البوصلة



              خريطة طبوغرافية



حمض الكلوريدرك يحدث فورانا مع الصخور الكلسية



 مكبر يدوي جيولوجي

آلة التصوير



إشكال .

إشترى أبوك خريطة طرقية لإستعمالها أثناء جولة سياحية في منطقة نائية وطلب منك مساعدته على قراءة وإستعمال الخريطة ساعده على ذلك  .





I – كيف نستعمل الخريطة الطبوغرافية ؟

 الخريطة الطبوغرافية هي تمثيل مصغر لمعالم سطح الأرض.



1-  ماهي محتويات الخريطة الطبوغرافية ؟



  تحتوي الخريطة الطبوغرافية على :

-  عنوان الخريطة : وهو إسم المنطقة التي أنجزت فيها هذه الخريطة ، يوجد في أعلى الخريطة

- مفتاح الخريطة : هو مجموعة من الرموز و مدلولاتها على هامش الخريطة .

- سهام الشمال الجغرافي و الشمال المغناطيسي لتوجيه الخريطة .

-خطوط الطول و دوائر العرض لتحديد المواقع

- سلم الخريطة وهو عدد كسري او قطعة مرقمة لتحديد المسافات بين المعالم.

- منحنيات التسوية و نقطاع لتحديد إرتفاع المواقع.



2-كيف نوجه الخريطة ؟





لتوجيه الخريطة نستعين بأعلى الخريطة أي عنوان الخريطة الذي يشير الى الشمال الجغرافي، أو نستعمل البوصلة : وهي جهاز يحتوي على إبرة ممغنطة تنجذب دائما صوب الشمال المغناطيسي  كما نستعمل السهمان اللذان يشيران الى الشمال المغناطيسي   ش .م   والشمال الجغرافي  ش.ج في الخريطة :

 نضع مركز البصلة في نقطة تقاطع السهمين ثم ندير الخريطة حتى تتطابق إبرة البوصلة مع السهم الذي يشير الى الشمال المغناطيسي .





نضع البوصلة فوق الخريطة



ندير الخريطة حتى تتطابق إبرة البوصلة مع السهم الذي يشير الى الشمال المغناطيسي Nm



3-كيف نحدد المسافات الحقيقية بين المعالم ؟



لتحديد المسافات في الميدان نستعمل سلم الخريطة وهو عدد كسري أو قطعة مرقمة على هامش الخريطة مثل 1/50000 هذا يعني ان 1سنتيمتر في الخريطة يمثل 50000  سنتيمتر في الميدان.



 4 –كيف نحدد المواقع في الخريطة ؟





لتحديد المواقع  نستعمل الإحداثيات الجغرافية أو الإحداثيات الكيلومترية

·       - الإحداثيات الجغرافية : تحدد الإحداثيات الجغرافية بواسطة خطوط الطول و دوائر العرض ، إحاثيات النقطة T مدينة تطوان مثلا هي : T(5°O،35°N)  هذا يعني أن مدينة تطوان تبعد ب2درجات  غرب خط غرينتش و 35 درجة شمال خط الإستيواء.





      -  الإحداثيات الكيلومترية ، تحدد بواسطة تدريجات بالكيلومتر توجد على هامش الخريطة

             خطوط الطول = Meridiens خطوط العرض =paralleles الإحداثيات الجغرافية للنقطة  احداثيات النقطة أ هي (60° غرب خط غرينتش ،30° شمال خط الإستواء) ة                 A(60° W,30°N)



           هامش الخريطة مدرج بالكيلومترات و هي إحداثيات لومبير

II – كيف تمثل التضاريس على الخريطة



 التضاريس هي مجمع المرتفعات والمنخفظات التي تشكل سطح الأرض أي الجبال و الهضاب والسهول  والوديان .يقاس إرتفاع التضاريس ب المتر m بالنسبة لسطح البحر. تمثل التضاريس على الخريطة بواسطة :



1- نقط الإرتفاع .

توجد في الخريطة نقط مرقمة بm  تشير الى إرتفاع المكان . مثلm 80  هذايتعني أن هذا المكان إرتفاعه m 80  متر على سطح البحر.



2-منحنيات المستوى

توجد في الخريطة خطوط بنية مغلقة و مرقمةm بالميتر تربط النقط التي لها نفس الإرتفاع . فارق الإرتفاع بين منحنيين متتاليين يسمى تساوي البعد وهو عدد من مضاعفاتm   10 .



نموذج يوضح طريقة تمثيل اللتضاريس على الخريطة





طريقة تخطيط منحنيات المستوى

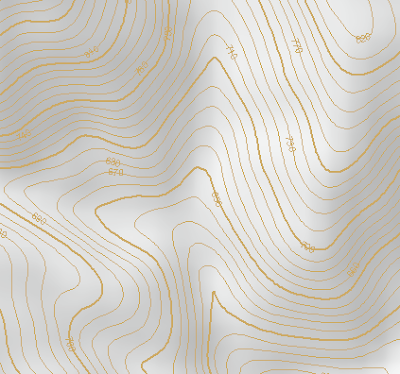

منحنيات المستوى خطوط مغلقة تربط نقطا ذات نفس الإرتفاع









    منحنيات المستوى كما تبدو في الخريطة



3- كيف ننجز جانبية طبوغرافية ؟

أنظر ورقة الميليمتري .



                   طريفة إنجاز طبوغافية جانبية



III – تقرير الخرجة الجيولوجية

1-   تحديد موقع الخرجة الجيولوجية :

2-   المناظر الجيولوجية المكتشفة أثناء الخرجة

3-   تساؤلات حول العوامل المسؤولة عن تشكلها

4-   خلاصة
